水冷器換熱器管板腐蝕如何在線治理保護(hù)

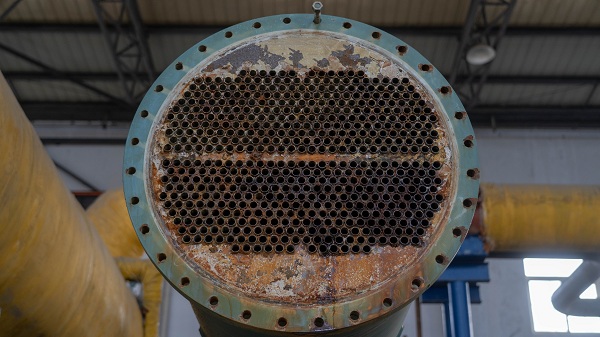

　　水冷器管程材質(zhì)為黃銅，管板材質(zhì)為碳鋼，殼程冷卻介質(zhì)為水，管程流動(dòng)液體為鹽水，本設(shè)備是鹽水管程使用的高濃度鹽水氯離子含量較高，所以會(huì)對(duì)管板跟換熱管造成腐蝕，尤其是管板和水冷管連接處腐蝕最為嚴(yán)重。某化工企業(yè)在最近檢修發(fā)現(xiàn)水冷器換熱器管板腐蝕嚴(yán)重，企業(yè)向?qū)ふ乙环N在線治理保護(hù)的方法。

　　我們先來看下水冷器換熱器管板腐蝕的原因：

　　氯離子本身不對(duì)碳鋼造成腐蝕，但是有了氯離子等離子后，會(huì)形成電解質(zhì)溶液，碳鋼會(huì)形成原電池，加快碳鋼腐蝕，若是中性或弱酸性是吸氧腐蝕，若酸性比較強(qiáng)會(huì)發(fā)生析氫腐蝕。

　　知道了水冷器換熱器管板腐蝕的原因，合理的選擇防腐措施，才能達(dá)到高效利用設(shè)備的目的：

　　修復(fù)方案如下：

　　1.表面處理，采用噴砂處理，

　　噴砂除銹至鋼材表現(xiàn)潔凈 表面應(yīng)無(wú)油脂、氧化皮鐵銹、油漆涂層和雜質(zhì)，表面具有均勻的金屬色澤。

　　1.1涂覆材料前必須進(jìn)行噴砂處理;

　　1.2材料必須有足夠時(shí)間的自然固化，達(dá)到足夠的強(qiáng)度。

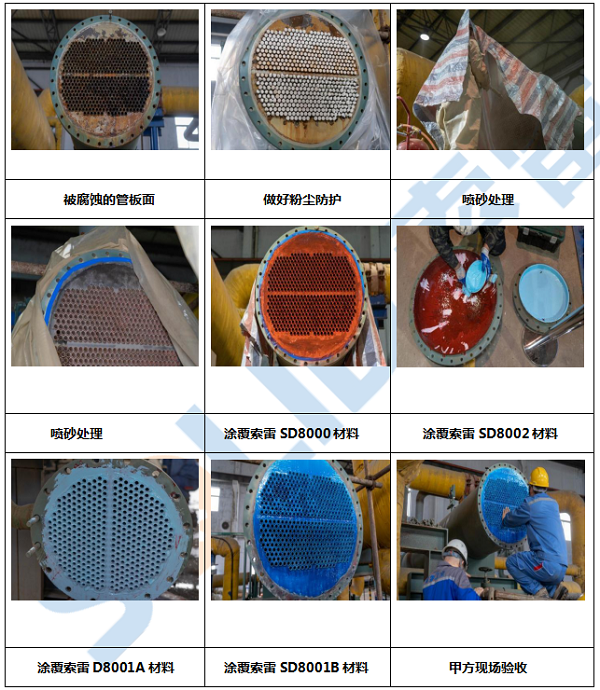

　　2.具體的水冷器換熱器管板腐蝕修復(fù)工藝

　　(1)表面處理;采用噴砂工藝對(duì)整個(gè)管板表面進(jìn)行噴砂，去除所有的氧化層和污物，使得表面干凈粗糙露出金屬原色;

　　(2)使用直磨機(jī)對(duì)每根管口進(jìn)行倒角處理，且列管管口處打磨去除氧化層;

　　(3)表面處理完成后，使用無(wú)水乙醇對(duì)整個(gè)表面進(jìn)行清洗;

　　(4)調(diào)和索雷碳納米聚合物材料SD8000并涂抹到待修復(fù)表面

　　(5)調(diào)和索雷碳納米聚合物材料SD8002對(duì)治理部位液體沖刷缺失部位進(jìn)行填補(bǔ)

　　(6)調(diào)和索雷碳納米聚合物材料SD8001A，均勻涂抹至待修復(fù)表面,

　　(7)采用無(wú)氣噴涂或輥涂、刷涂等方式將碳納米聚合物材料涂覆至管板表面;

　　(8)材料初固化后采用電火花檢測(cè)，如存在漏涂及時(shí)修補(bǔ);

　　(9)材料固化一段時(shí)間達(dá)到一定機(jī)械強(qiáng)度后再進(jìn)行加熱固化，可以采用碘鎢燈加熱或者通蒸汽方式進(jìn)行后固化，工作地點(diǎn)是否能動(dòng)火，不能就只能自然固化;

　　(10)材料加熱固化后，可進(jìn)行打壓試驗(yàn)，防止出現(xiàn)滲漏。檢驗(yàn)無(wú)滲漏后方可投入運(yùn)行。
