煤化工空分冷水機(jī)組換熱器防腐
換熱器直徑900mm，長(zhǎng)度為4800mm，換熱器殼程材質(zhì)為碳鋼，介質(zhì)是氟利昂，壓力0.7 MPa -1.0MPa。管程材質(zhì)為銅，介質(zhì)為循環(huán)水，壓力為0.5MPa，水的工作溫度為70℃-80℃，為國(guó)外進(jìn)口換熱器。
索雷碳納米聚合物材料修復(fù)技術(shù)是保證換熱器管板防腐效果呢？
（1）針對(duì)換熱器的材質(zhì)針對(duì)性的選擇碳納米聚合物材料，索雷碳納米聚合物材料無(wú)論對(duì)碳鋼或者銅材質(zhì)，均有優(yōu)異的粘結(jié)性能。尤其對(duì)銅的粘結(jié)性能大大優(yōu)于國(guó)內(nèi)其它粘合劑之類的材料；
（2）索雷碳納米聚合物SD8002D具有優(yōu)異的力學(xué)性能，滿足換熱器介質(zhì)壓力的需要；
（3）索雷碳納米聚合物材料除了具有優(yōu)異的粘結(jié)性能和力學(xué)性能以外，其主要特點(diǎn)是具有優(yōu)異的抗化學(xué)腐蝕性能，有效抵抗各種有機(jī)物、強(qiáng)酸強(qiáng)堿的化學(xué)腐蝕；
（4）操作工藝簡(jiǎn)單：表面噴砂處理，去除氧化層，并使得表面粗糙，然后通過(guò)刷涂或者無(wú)氣噴涂的方式使碳納米聚合物材料附著至管板表面即可。
換熱器管板防腐采用索雷技術(shù)操作步驟如下：

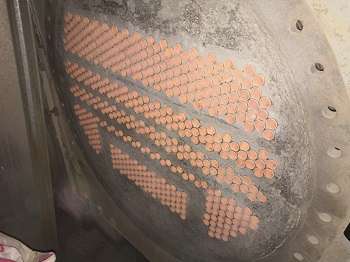

①表面噴砂：表面噴砂處理，去除氧化層，并使得表面粗糙、干凈；

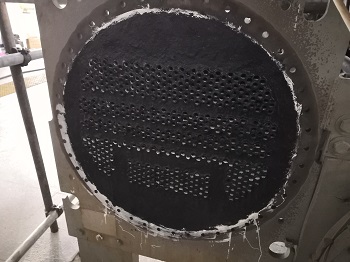

②按照比例調(diào)和SD8000碳納米聚合物，薄薄涂刷至管板表面；

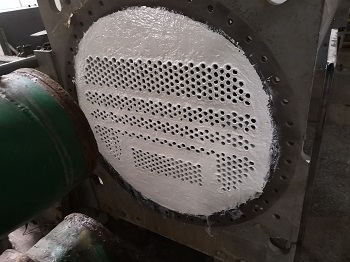

③按照比例調(diào)和SD8002D碳納米聚合物，均勻涂刷或者噴涂至管板表面，涂刷或者噴涂厚度達(dá)到2mm以上即可；
④待SD8002D處于凝膠狀態(tài)時(shí)，調(diào)和SD8006，然后將SD8006涂抹至SD8002D的表面，涂抹厚度0.5mm即可；

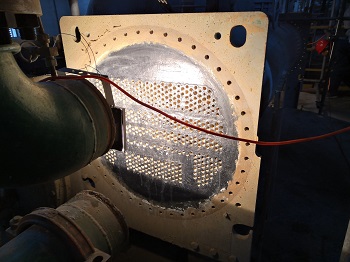

⑤建議加熱固化，更好的提高碳納米聚合物的力學(xué)性能和防腐蝕性能，完成操作。
從整個(gè)修復(fù)過(guò)程可以看出，采用索雷技術(shù)整個(gè)修復(fù)過(guò)程非常簡(jiǎn)單快捷，無(wú)需繁瑣的工序步驟和大量的工具，但是修復(fù)過(guò)程中很多細(xì)節(jié)部分需要嚴(yán)格把控。http://www.lpejuan.com
