風(fēng)力發(fā)電機(jī)軸滑環(huán)側(cè)軸承位磨損修復(fù)

風(fēng)電發(fā)電機(jī)軸磨損現(xiàn)場情況分析:

1.設(shè)備問題：16#風(fēng)力發(fā)電機(jī)組滑環(huán)側(cè)軸承位1mm

2.設(shè)備數(shù)據(jù)：軸承型號(hào)FAG6332-M-J20C-C3；軸承位原始直徑：160mm；

前軸肩定位面尺寸：142.97mm，轉(zhuǎn)速：1800r/min。

3.修復(fù)時(shí)間：8小時(shí)（從具備修復(fù)條件直到修復(fù)完畢）

4.材料用量：0.5組SD7104，若干SD7000。

風(fēng)力發(fā)電機(jī)軸磨損現(xiàn)場修復(fù)步驟

1. 表面烤油：使用氧氣乙炔進(jìn)行烤油，直至油污碳化；

2. 表面打磨：使用磨光機(jī)將表面打磨粗糙、干凈，直至出現(xiàn)金屬光澤，增大材料粘結(jié)力；

3. 表面清洗：用無水乙醇清洗軸表面；

4. 確認(rèn)軸表面無高點(diǎn)后，空試工裝確認(rèn)工裝定位面準(zhǔn)確無誤；

5. 空試完畢后，拆卸工裝，在工裝內(nèi)表面清洗干凈后涂抹脫模劑SD7000；

6. 按比例調(diào)和索雷碳納米聚合物材料SD71014，調(diào)和至均勻無色差為止；

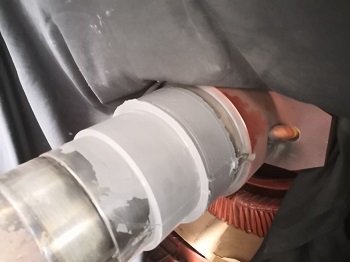

7. 將調(diào)和好的SD71014均勻涂抹至軸承位的表面，反復(fù)刮壓，

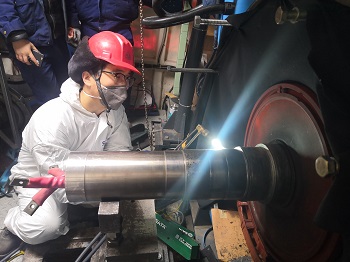

8. 安裝工裝，用氧氣乙炔加熱軸頭導(dǎo)熱，不但能讓材料快速固化，并且還可以提高材料性能；

9. 兩個(gè)小時(shí)后，固化完成后，拆卸工裝，測量尺寸為160.08-160.09mm；

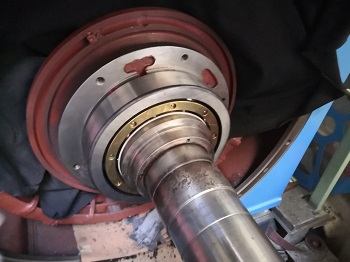

10.最后裝配軸承到位后修復(fù)完畢。http://www.lpejuan.com
