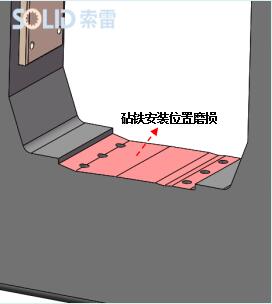

軋機牌坊砧鐵與機架配合面磨損修復工藝標準

第一步：軋機牌坊修復部位表面處理；

（1）表面烤油：使用氧氣乙炔將機架待修復表面油污、水分烘烤干凈，達到表面

（2）表面打磨或者噴砂處理：

（3）表面清洗

第二步：焊接頂絲；

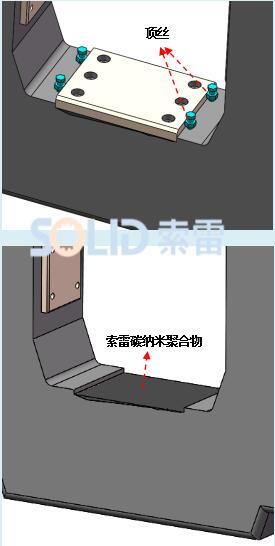

      如圖所示，在砧鐵邊緣焊接頂絲，數(shù)量不得少于4個，頂絲規(guī)格大于M12即可。

第三步：調和涂抹索雷碳納米聚合物材料；

1.根據(jù)磨損深度和磨損面積計算出所需要調和材料的體積數(shù)，然后嚴格按照比例調和，調和均勻無色差；

2.使用無水乙醇將砧鐵表面清洗干凈，晾干；

3.在砧鐵表面薄薄擦拭一層SD7000脫模劑，晾干；

4. 將調和好的材料均勻涂抹至待修復面，涂抹均勻，厚度尺寸大于磨損深度尺寸即可，涂抹過程中使材料與金屬表面充分結合；

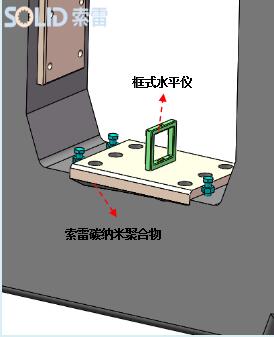

第四步：安裝、調整砧鐵；

      調節(jié)頂絲和砧鐵緊固螺栓，安裝砧鐵，并達到所要求位置公差范圍值。

第五步：材料固化；

      20℃以上，保持材料自然固化12小時（或者加熱至60℃，時間2小時），然后拆除頂絲，再次緊固砧鐵固定螺栓，完成修復。http://www.lpejuan.com
