【技術分享】模切機軸磨損后如何免拆卸進行維修

　　模切工藝是包裝印刷品最常用到的一道工藝，所以模切機在印刷廠等企業中占有非常重要的地位，一旦出現模切機軸磨損的情況，需要及時進行維修，才不會影響企業的生產。

　　案例介紹：

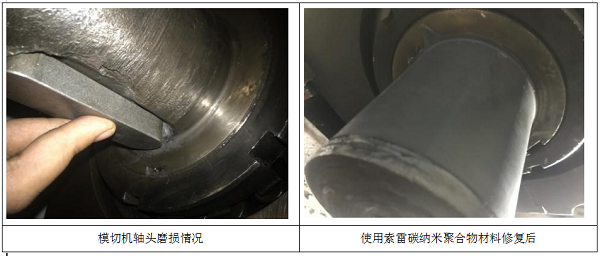

某企業的模切機軸頭和鍵位均出現磨損故障，具體數據為：模切機軸徑Ф100mm，磨損深度0.5mm左右，磨損寬度110mm，模切機最高機械速度：4500次/時。模切機軸磨損原因是因為軸向扭矩力大，原聯軸器與鍵產生間隙，運行過程中間隙越來越大，產生軸與聯軸器的相對運動從而對軸產生了磨損情況。

　　修復工藝：

　　針對該企業的模切機軸磨損情況，設備拆卸起來是比較困難的，而許多傳統維修方法是無法實現在線修復的，而設備停機一天就會給企業造成一天的損失，企業后續了解到索雷碳納米聚合物材料技術可以現場快速修復，為了不影響生產進度，企業選用了索雷技術。

　　方案定制與實施：

　　根據軸磨損情況選用工裝修復工藝，該工藝在軸磨損修復方面有著良好的應用效果，且使用范圍比較廣，適用于常溫狀態下各類軸承位修復，其修復原理是利用前軸肩或者后軸肩作為修復定位面，可以最大程度的保證修復同心，同時工裝內孔是在車床上進行精加工，能滿足修復后圓度及基本尺寸。具體的實施步驟如下：

　　(1) 使用氧氣乙炔進行表面烤油處理；

　　(2) 對修復面進行表面打磨處理；

　　(3) 測量軸徑尺寸，確定軸上基準面未發生磨損；

　　(4) 進行空試工裝，保證工裝合適；

　　(5) 使用無水乙醇進行表面清洗，保證表面干潔；

　　(6) 在工裝內表面刷涂SD7000脫模劑；

　　(7) 調和索雷碳納米聚合物材料SD7101H；

　　(8) 涂覆索雷碳納米聚合物材料SD7101H；

　　(9) 夾持專用工裝并加熱軸端使材料快速固化；

　　(10) 拆除專用工裝；清除多余材料；

　　(11) 修復鍵位，并安裝鍵到位；修復完畢。
