140-70輥壓機軸頸磨損緊急搶修

      2020年6月20日某水泥企業(yè)來電告知，一臺輥壓機緊急停機，軸承位出現(xiàn)磨損，磨損量不詳。我司當天下午2點前往企業(yè)現(xiàn)場進行勘察：140-70合肥院輥壓機，定輥支撐側磨損，油槽已磨平，單邊磨損量3.5mm左右，空試軸承內(nèi)圈后發(fā)現(xiàn)已無錐度過盈，磨損寬度400mm左右；此次停機為非計劃緊急停機，需2天內(nèi)緊急恢復生產(chǎn)，離線修復工期至少要1周左右的時間，因與我司一直有合作，了解我司技術優(yōu)勢，采用索雷技術進行修復12個小時以內(nèi)即可完成，且2017年6月采用我司技術修復的140-70輥壓機軸承位，到目前為止運行良好，企業(yè)立磨磨輥輥芯、搖臂軸承座、風機主軸等設備也一直采用我司技術進行修復；鑒于索雷碳納米聚合物材料良好的使用效果以及索雷公司對施工工藝的嚴謹把控，決定采用索雷工藝對此次輥壓機磨損部位進行緊急治理修復。

輥壓機軸頸磨損采用索雷技術在線修復操作步驟：

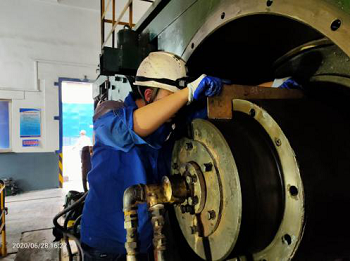

（1） 使用角度樣板尺查看軸徑磨損情況，根據(jù)磨損深度確定支撐高度與支撐位置；

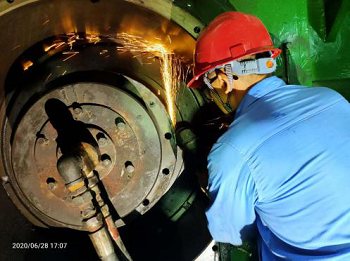

（2） 表面處理：使用氧氣乙炔將表面油污、水分烘烤干凈，使得表面干燥。打磨去除表面氧化層，表面達到粗糙干凈的狀態(tài)，空試軸承內(nèi)圈，確定軸承初始位置后，做點定位處理；

（3） 嚴格按照比例調(diào)和索雷碳納米聚合物材料SD7101H，軸承內(nèi)圈表面擦拭索雷SD7000脫模劑；

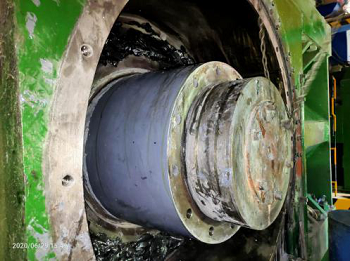

（4） 將材料涂抹至修復表面，涂抹厚度大于磨損深度；

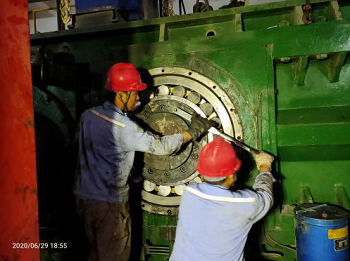

（5） 安裝模具，壓至游隙調(diào)整初始位置固定；

（6） 加熱材料幫助快速固化，同時提高材料力學性能；

（7） 材料固化后拆除軸承，去除表面多余材料；

（8）  回裝軸承，檢查游隙，復測壓入量，修復完成;http：//www.lpejuan.com
