立磨搖臂軸承座磨損現場快速修復

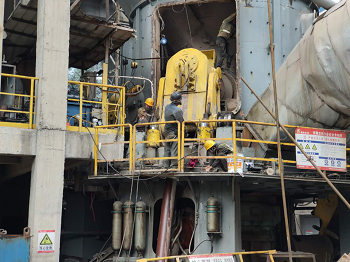

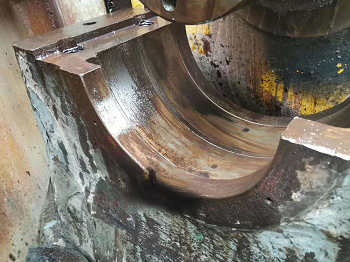

      合肥院3400立磨軸承座磨損修復，磨輥數量4個，軸承位8處，軸承型號：定位側32248/08YJ、自由側23248MBW33X；定位側軸向竄動量≤0.30mm，搖臂軸軸徑磨損部位均為定位側，共3處，直徑φ240，單邊磨損深度0.1-0.5mm左右；4個軸承室上下兩部分均有不同程度磨損，內徑φ440，整體磨損深度在0.6-1.3mm左右，共計修復11處。

軸承座磨損在線修復要點

      采用基準刮研定位，利用未磨損的面作為基準刮研，利用軸承的部件對應關系修復工藝進行現場修復。索雷碳納米聚合物材料修復除塵風機軸承室磨損方面具有修復效率高，可實現在線修復，綜合修復成本低，給企業設備維修維護方面提供有力的解決方案，大大降低企業的生產成本。

立磨搖臂軸承座磨損現場修復步驟

1. 表面處理：使用氣焊槍將軸、軸承座表面油污烤干，隨后使用角磨機或者砂紙將表面氧化層打磨干凈且表面粗糙，然后用無水乙醇將表面清洗干凈，晾干；

2. 嚴格按照比例調和索雷SD7101H材料調和均勻，無色差；

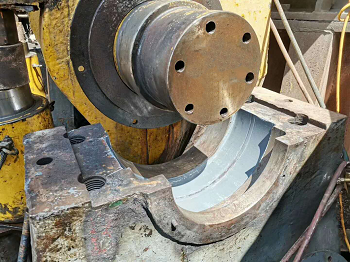

3. 將調和好的材料均勻涂抹至軸、軸承座磨損部位，涂抹厚度大于軸、軸承座單邊磨損量；

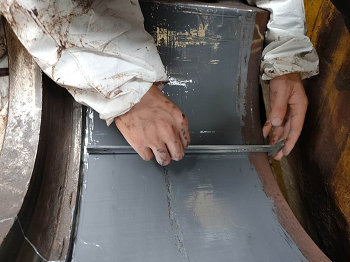

4. 用刀口尺或者游標卡尺尺背以軸磨損部位兩側的未磨損部位為基準進行刮研，以修復出基準尺寸； 軸承座自由側修復時需使用專用定位樣板尺進行刮研處理；

5. 材料固化，將基準面和修復表面多余材料及釉面用砂紙打磨清除；

6. 軸端定位側軸承位材料固化后，回裝軸承時，軸承內圈表面擦拭干凈，加熱軸承，然后使用干凈棉紗將索雷SD7000脫模劑涂刷至軸承內圈表面，再次涂抹少量材料涂抹至刮研后的表面，將軸承安裝到位；

7.塞尺檢查定位側軸承游隙是否達標，若無游隙則需加工中間隔套或添加墊片重新調整；若游隙達標，即可下落至軸承座內；

8.軸承座材料固化后，軸承外圈表面擦拭干凈，然后使用干凈棉紗將索雷SD7000脫模劑涂刷至軸承外圈表面，晾干備用。再次涂抹少量材料涂抹至刮研后的表面，將軸承油孔朝上擺放后，對齊軸承位定位臺階，緩緩落到位；

9.再次復查軸承徑向游隙，并檢查軸向游隙是否達標；

10.材料固化，修復完成。http://www.lpejuan.com
