破碎機(jī)轉(zhuǎn)子軸磨損冷焊修復(fù)

      廢鋼破碎機(jī)轉(zhuǎn)子軸軸承位產(chǎn)生磨損，之前曾經(jīng)采用過焊接工藝進(jìn)行修復(fù)過，但是使用效果不理想。在6月中旬，經(jīng)別人介紹了解到索雷碳納米聚合物修復(fù)技術(shù)，了解后與索雷就廢鋼破碎機(jī)軸承位磨損展開溝通。在6月底索雷派遣技術(shù)工程師趕赴企業(yè)，一切工作準(zhǔn)備就緒以后，歷經(jīng)13小時(shí)完成了對(duì)廢鋼破碎機(jī)轉(zhuǎn)子軸承位磨損修復(fù)工作。

破碎機(jī)軸磨損相關(guān)參數(shù)：

      軸徑：420mm     寬度：270mm      磨損尺寸：0.2mm-0.5mm       修復(fù)后尺寸: 第一端（420.15mm-420.18mm）;另一端（420.18mm-420.20mm）

破碎機(jī)轉(zhuǎn)子軸承位磨損修復(fù)步驟

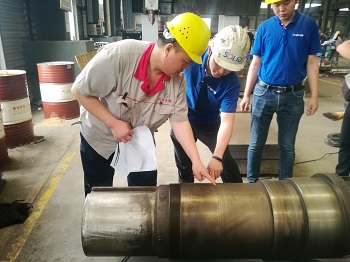

（1）查看現(xiàn)場(chǎng)設(shè)備磨損情況；

（2）將磨損的軸安裝到車床利用千分表進(jìn)行尋找軸的同心度；

（3）使用乙炔進(jìn)行對(duì)軸表面進(jìn)行碳化處理，直至無火花四濺為止；

（4）利用車床對(duì)軸磨損部位進(jìn)行車削，車削出螺紋狀表面越粗糙越好；

（5）使用無水乙醇將車削表面清洗干凈、確保無雜物、晾干；

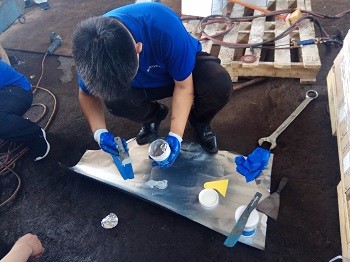

（6）按2：1比例進(jìn)行調(diào)和索雷碳納米聚合物材料SD7101H；

（7）迅速將調(diào)和好的索雷碳納米聚合物材料SD7101H涂抹至車削表面，材料高于軸表面2mm左右，材料涂抹均勻；

（8）使用碘鎢燈進(jìn)行加熱固化處理，固化時(shí)間2-3小時(shí)；

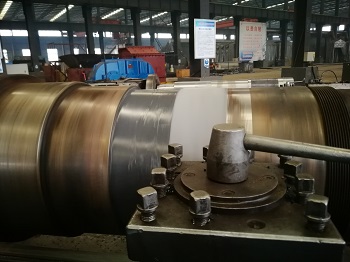

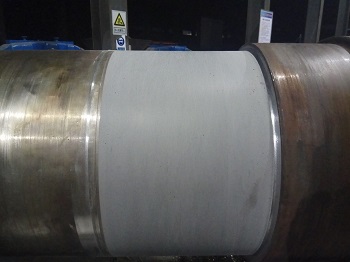

（9）利用車床車削掉多余材料，恢復(fù)軸徑尺寸；

（10）修復(fù)完成等待設(shè)備回裝；http://www.lpejuan.com
