輥壓機(jī)扭力支撐孔磨損索雷技術(shù)在線修復(fù)

      輥壓機(jī)扭力支撐孔磨損設(shè)備數(shù)據(jù)：制造單位：唐山盾石；輥壓機(jī)型號：JGY2-1614；壓輥速度：1.57m/s；通過量：600-850t/h；軸承型號：GE90ES-2RS；軸承孔直徑：130mm；軸承外徑：130mm；軸承寬度：60mm；磨損深度：1.6~12mm；磨損狀態(tài)：不規(guī)則磨損；修復(fù)數(shù)量：8個。

      設(shè)備運(yùn)行過程中由于振動和沖擊，軸承外圈對軸承孔造成的內(nèi)壁磨損問題，該部位的連接形式為剛性連接，起整個減速機(jī)的支撐作用，所以受力較大并且在工作中由輥子和支撐腿相互作用產(chǎn)生的沖擊力對軸承孔和軸承造成嚴(yán)重破壞損傷，容易形成偏心狀磨損。索雷碳納米聚合物修復(fù)技術(shù)是利用材料特有的機(jī)械性能和針對性的修復(fù)工藝在線修復(fù)不同尺寸軸類或軸孔的磨損。

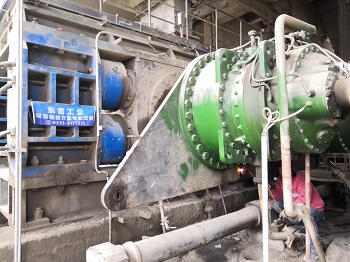

輥壓機(jī)扭力支撐孔磨損現(xiàn)場修復(fù)步驟

（1）現(xiàn)場確認(rèn)各軸承孔的磨損狀態(tài)及磨損量；

（2）根據(jù)具體磨損情況在相應(yīng)位置焊接支撐點；

（3）對需要修復(fù)的軸承孔進(jìn)行烤油處理；

（4）用新軸承對軸承孔進(jìn)行試裝配確定位置關(guān)系和配合關(guān)系；

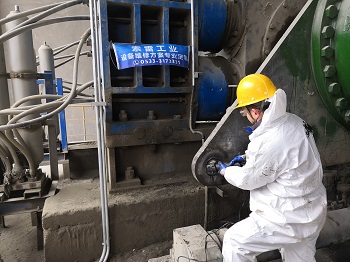

（5）用磨光機(jī)將待修復(fù)的軸承孔表面進(jìn)行打磨處理；

（6）用無水乙醇對打磨的軸承孔表面進(jìn)行清洗；

（7）按比例調(diào)和索雷碳納米聚合物材料SD7101H；

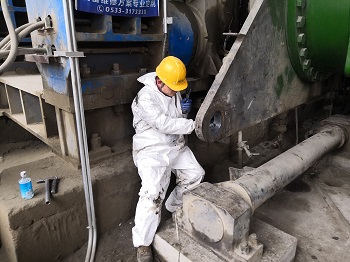

（8）在修復(fù)部位涂覆索雷碳納米聚合物材料SD7101H；

（9）在軸承外圈表面涂抹索雷碳納米聚合物材料SD7000晾干；

（10）安裝軸承至正確的孔內(nèi)位置，同時使索雷SD7101H材料成型；

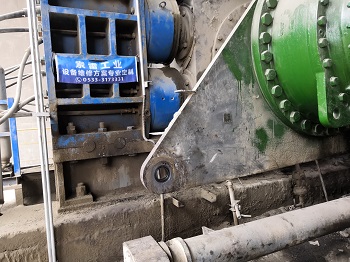

（11）確保修復(fù)材料的密實度，用碘鎢燈對各修復(fù)部位進(jìn)行加熱后固化處理，完成修復(fù)。http://www.lpejuan.com
