HFCG150-100輥壓機(jī)軸承位磨損在線修復(fù)

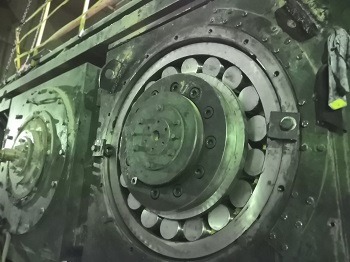

HFCG150-100（合肥院）輥壓機(jī)：軸徑600mm、1:12錐、軸承232/600CAK/C3W33，磨損量約1mm。
索雷碳納米聚合物材料技術(shù)是一種冷焊技術(shù)，是利用材料的綜合性能和針對(duì)性的修復(fù)工藝修復(fù)輥壓機(jī)軸承位磨損部位，恢復(fù)原有尺寸公差并滿足設(shè)備運(yùn)轉(zhuǎn)工況，已達(dá)到設(shè)備長(zhǎng)久應(yīng)用的目的。根據(jù)輥壓機(jī)結(jié)構(gòu)特點(diǎn)，依據(jù)《索雷輥壓機(jī)修復(fù)工藝》現(xiàn)場(chǎng)操作步驟如下：
1.首先清除軸上配合部件；
2.清除油垢，并用氧氣乙炔火焰將油跡碳化；
3.根據(jù)前軸肩位置與軸頸尺寸調(diào)節(jié)卡尺的定位尺寸；
4.確定同心；
5.將軸承內(nèi)圈除油清潔干凈，并試裝軸承直至預(yù)留位置；

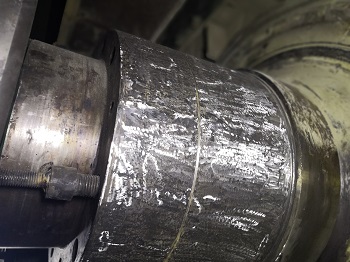

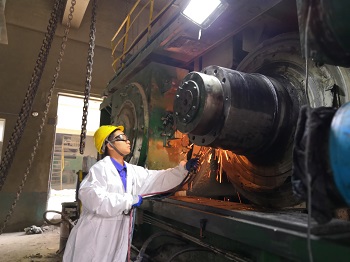

6.將軸承位修復(fù)部位用砂輪片打磨干凈粗糙、露出金屬原色；
7.用無(wú)水乙醇清潔軸承位，至無(wú)雜質(zhì)灰塵；
8.將軸承內(nèi)圈均勻嚴(yán)密擦涂SD7000脫模劑；
9.根據(jù)軸頸磨損量計(jì)算預(yù)估調(diào)和SD7101H的材料；
10.將索雷SD7101H材料均勻嚴(yán)密涂敷在修復(fù)部位，第一層要反復(fù)刮研避免氣孔或局部缺損；
11.迅速安裝軸承至預(yù)訂位置；

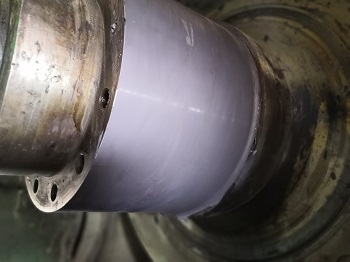

12.材料固化后拆除軸承，并清理多余材料；
13.檢查修復(fù)部位表面是否缺損，局部缺損時(shí)結(jié)合最終安裝軸承時(shí)刮涂二遍材料；
14.安裝軸上部件；
15.安裝軸承座，并按要求緊固軸承并測(cè)量軸承游隙。http://www.lpejuan.com
