這樣的立磨搖臂軸承室磨損程度，還能修復如初嗎

　　一、軸承室磨損問題介紹

某水泥企業(yè)在檢修時，在更換生料磨軸承時發(fā)現(xiàn)軸承室與軸承位出現(xiàn)磨損，磨損量最大3.0mm，立磨三套磨輥翻出，輥芯已拆除，其中一處搖臂定位側(cè)軸承位磨損較為嚴重，軸承室內(nèi)部也出現(xiàn)不同程度磨損。因軸承位磨損、軸承無法回裝而現(xiàn)場停工，項目進度遲遲不前，機械設(shè)備維修與加工一直是企業(yè)困擾與頭疼的問題。

　　二、立磨搖臂軸承室磨損修復方案

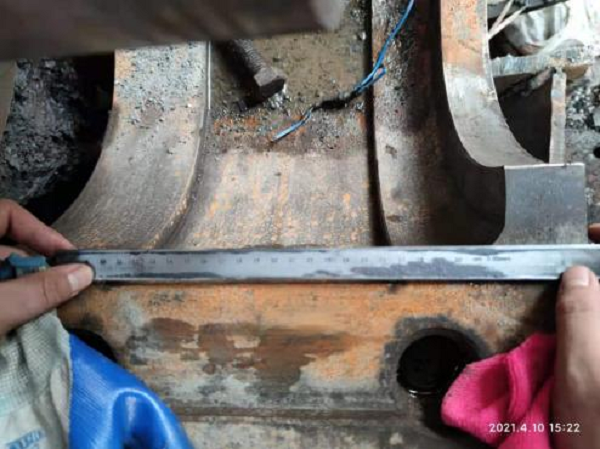

　　通過現(xiàn)場勘查設(shè)備軸、軸承室磨損情況可以明顯看出，設(shè)備在日常巡檢維護方面不夠及時，注油系統(tǒng)無管路連接，依靠日常手工注油機加油;如此大的磨損量，設(shè)備運行起來振動值是非常高的，且磨損情況已然存在很長時間。無論軸、軸承室哪一方面出現(xiàn)磨損，勢必會對整個搖臂機械傳動結(jié)構(gòu)造成影響。針對此軸承室的問題，可以采用索雷基準刮研定位工藝，利用未磨損的面作為基準刮研，利用軸承的部件對應(yīng)關(guān)系修復工藝進行現(xiàn)場修復。索雷碳納米聚合物材料修復軸承室磨損方面具有修復效率高，可實現(xiàn)在線修復。具體操作步驟如下：

　　1. 表面處理：使用氧氣乙炔將軸、軸承座表面油污烤干，隨后使用角磨機或者砂紙將表面氧化層打磨干凈且表面粗糙，然后用無水乙醇將表面清洗干凈，晾干;

　　2. 嚴格按照比例調(diào)和SD7101H材料，調(diào)和均勻無色差;

　　3. 將調(diào)和好的材料均勻涂抹至軸、軸承座磨損部位，涂抹厚度大于軸承座單邊磨損量;

　　4. 以軸磨損部位兩側(cè)的未磨損部位為基準進行刮研，以修復出基準尺寸;

　　5. 材料固化，將基準面和修復表面多余材料及釉面用砂紙打磨清除;

　　6. 使用干凈棉紗將SD7000脫模劑涂刷至軸承內(nèi)圈表面;

　　7.再次涂抹少量SD7101H材料涂抹至刮研后的表面，將軸承安裝到位;

8. 材料固化，修復完成。

　　修復后的保養(yǎng)建議：

　　1. 定期巡檢設(shè)備軸承運行溫度是否穩(wěn)定，檢查螺栓是否松動，定期緊固;

　　2. 定期加注潤滑脂并及時記錄保養(yǎng)周期。
