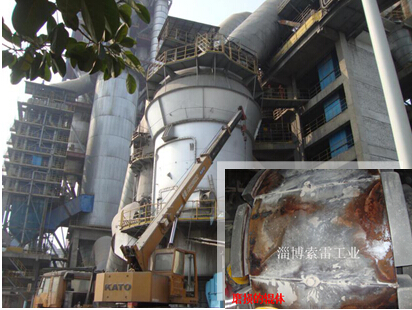

史密斯ATOX50立磨磨輥有十六種部件組成。其中輪轂通過圓柱滾子軸承與中心支架連接，襯板安裝在輪轂上。在磨盤帶動下旋轉，轉動時磨輥上各點線速度相同。因此，在磨盤和磨輥的接觸線上，磨盤與磨輥之間在O點是純滾動，而內外都有速度差，存在相對滑動。在內側，磨盤線速度小于磨輥線速度，磨盤對磨輥的靜摩擦力和磨盤轉向相反；在外側，磨盤線速度大于磨輥線速度，磨盤對磨輥的靜摩擦力和磨盤轉向相同。這兩個力方向相反，使磨輥襯板對角受力增大。加之磨輥襯板兩側有夾板壓緊，內外側處理靜摩擦力外還有螺栓的預緊力。因此磨輥襯板兩端受力較大，襯板定位銷易出現磨損或斷裂，導致襯板在磨盤靜摩擦力作用下與輪轂產生相對運動，致使輪轂表面磨損（如上圖），尤其兩側邊緣部位磨損較大，襯板和輪轂接觸不實，受力不平衡導致襯板、壓板裂紋。
