100噸轉爐耳軸磨損現(xiàn)場修復

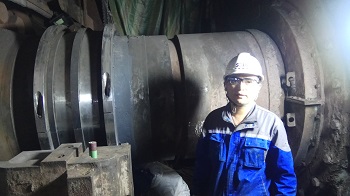

      2019年底河鋼集團轉爐耳軸傳動側軸承位出現(xiàn)磨損現(xiàn)象，計劃停工檢修。2020年4月12日索雷工程師驅車前往實施現(xiàn)場修復作業(yè)。

      煉鋼轉爐為傾動半懸掛式傳動結構，耳軸直徑1080mm，軸承位雙列調心滾子軸承。轉爐耳軸傳動側軸承位磨損，直徑1180mm；磨損深度：5-15mm，寬度500mm，軸承室下部磨損深度2mm，局部坑洞4-7mm，軸承型號： 249/1180D;轉爐耳軸采用剖分式軸承和其他剖分式部件，在軸承的前后分別有兩個定位環(huán)，兩個擋油環(huán)，兩個擋渣環(huán)。

煉鋼轉爐耳軸磨損的原因較多，經過分析主要有以下幾點：

　　一、受作用力的影響。轉爐耳軸軸承裝置是轉爐傾動的重要部分，支撐著包括爐體，液態(tài)金屬，鋼渣及其附件的全部重量，還要承受來自扭矩平衡裝置的作用力，還有爐口刮渣的刮渣力，加料時鋼包及料斗的沖擊力，軸承長期處于高溫、重載、啟停頻繁的環(huán)境當中，在此工況條件下金屬易出現(xiàn)疲勞，造成磨損。

　　二、軸承潤滑因素。轉爐耳軸處于高溫輻射區(qū)，潤滑油脂若是加注不及時、維護不得當，就會失去潤滑效果，加之轉爐的生產環(huán)境粉塵大，軸承內積攢的微小顆粒達到一定程度就會加速軸承和軸承位的磨損。

　　三、密封破損。軸承密封機構失效會造成雜質異物進入軸承內部，影響軸承的正常運行使用，造成軸承及配合零部件的磨損。所以企業(yè)方要制定好巡檢制度，定期檢查、更換密封元件。

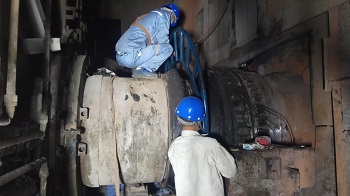

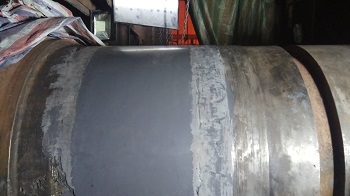

       四、軸承位先期修補原因。用戶因為軸承磨損原因，在去年曾經維修過，當時采用在線機加工方式對軸承位進行車銑，把軸承位外圓車去一定尺寸，鑲個鋼套，再裝配軸承，使用了近一年后，軸承噪音增大，溫度升高，轉爐動作不準確，電機電流、負荷增大，后拆卸軸承，發(fā)現(xiàn)軸承內圈已經燒結在軸上，現(xiàn)用氣割槍才把軸承割開拆掉，軸的表面由于缸套的原因，磨損加劇。采用索雷技術進行現(xiàn)場在線修復。http://www.lpejuan.com
