卷板機軸承孔磨損如何維修？這樣可以保證同心度

　　卷板機是一種利用工作輥使板料彎曲成形的設備，可以成形筒形件、錐形件等不同形狀的零件，是非常重要的一種加工設備。而軸承孔是卷板機非常關鍵的部件，一旦卷板機軸承孔磨損，卷出來的零件就無法保障。

　　一、設備問題介紹

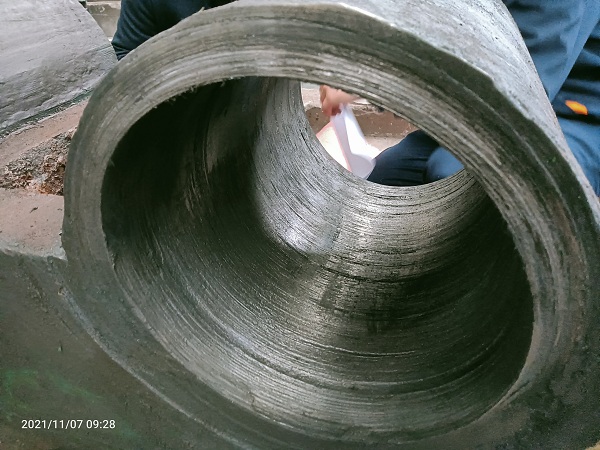

某企業的萬能式卷板機傳動側軸承孔磨損嚴重，主軸軸徑Ф200mm，油膜軸承，磨損量20mm，磨損寬度120mm。由于設備不具備現場拆卸條件，拆卸離線維修周期長、耗費大量人力物力，嚴重影響企業生產及整體效益。所以只能采取現場維修的技術。

　　二、卷板機軸承孔磨損修復方法

　　由于企業之前采用過索雷碳納米聚合物材料修復過其他設備，使用效果一直良好，所以這次依舊選擇了這種現場維修技術，該技術無需整體拆卸設備，只需要露出修復部位即可。其修復要點是利用軸承孔上未磨損位置為基準，以保證修復后的同軸度滿足設備運行范圍內，并滿足軸承裝配要求，以達到快速恢復生產，可靠有效的修復目的。

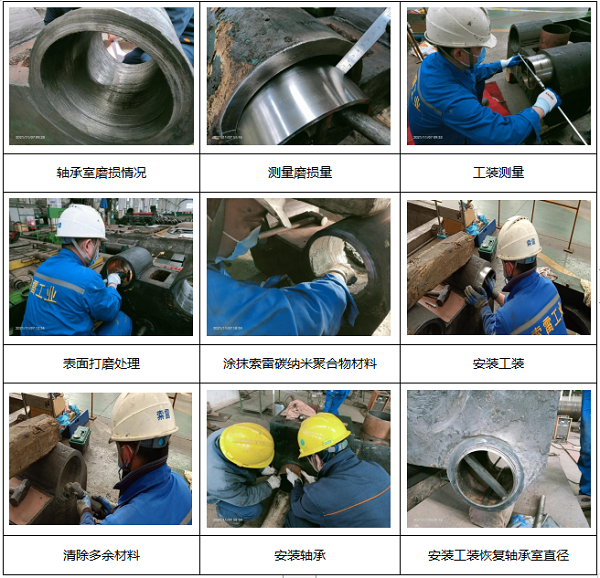

　　卷板機軸承孔磨損具體的修復步驟如下：

　?。?/span>1）首先拆除部件，露出待修部位，并清除油污；

　　（2）用氧氣乙炔對待修部位除油處理，至油跡碳化無火花飛濺；

　?。?/span>3）用電動鋼絲刷清除軸承孔修復位灰塵和銹跡，用砂輪片清除金屬隆起毛刺后用磨光機對修復表面打磨處理，達到粗糙、無松動物、見金屬原色；

　?。?/span>4）利用軸承孔上未磨損部位確定修復部位同心；

　?。?/span>5）確定模擬軸直徑尺寸，加工模擬軸工裝；

　?。?/span>6）根據磨損量計算調和索雷碳納米聚合物材料；

　　（7）在修復部位涂覆材料均勻無氣孔；

　　（8）模擬軸工裝需涂覆脫模劑；

　　（9）拆除模擬軸工裝，清除多余材料；

　?。?/span>10）回裝油膜軸承，安裝到位。
