脫硫泵泵殼葉輪磨損在線修復

       2018年11月，公司1#線脫硫系統(tǒng)運行出現(xiàn)異常壓力不足并泵效降低，在拆檢脫硫泵時發(fā)現(xiàn)泵殼過流部件沖刷磨損嚴重，同時葉輪表面也出現(xiàn)很多汽蝕、腐蝕的坑洞，嚴重影響脫硫泵的正常生產運行同時泵效大范圍降低。企業(yè)通過網(wǎng)絡搜索找到索雷工業(yè)咨詢針對此問題的解決辦法，通過與技術工程師的交流溝通及索雷工業(yè)在這方面的很多成功案例，對該類新型技術產生濃厚興趣。索雷工業(yè)工程師針對企業(yè)脫硫泵的運行環(huán)境和介質情況進行認真分析后建議企業(yè)對兩臺沖刷磨損比較嚴重的脫硫泵進行現(xiàn)場修復保護，可以大大延長設備的使用壽命改善脫硫泵的運行狀態(tài)提高泵的實際泵效。合作意向達成后，索雷工業(yè)派三名現(xiàn)場技術工程師趕往企業(yè)，現(xiàn)場利用短暫的停機檢修時間對兩臺脫硫泵泵殼及葉輪流道進行全面修復及防沖刷保護處理。

      數(shù)據(jù)如下:脫硫泵（化工渣漿泵）型號：LCB300-300-450；流量：200m3；揚程：20m；轉速：980r/min；設計壓力：1.0Mpa；設計溫度：120°C；材質：Cr30（雙向不銹鋼）。

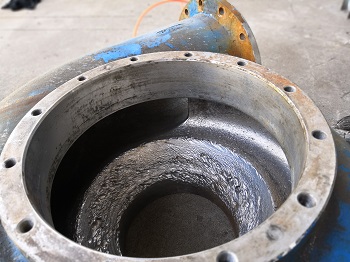

      泵體流道呈蜂窩狀不規(guī)則沖刷，深度約：8~10mm；采用索雷碳納米聚合物材料SD3000和SD7400進行現(xiàn)場治理保護，在修復設備沖刷尺寸的前提下有效提高泵效延長設備使用壽命。

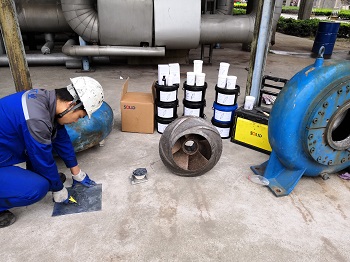

 脫硫泵泵殼等部件磨損沖刷采用索雷技術現(xiàn)場修復步驟：

①　表面中和：用蒸汽對泵殼內表面及葉輪護板等修復面進行蒸煮；

②　表面處理：用噴砂機對待修復部位進行噴砂處理；

③　清洗：用無水乙醇清洗噴砂后的過流部位及待保護位置；

④　嚴格按比例調和SD3000材料后在待修復部位進行涂抹；

⑤　按比例調和SD7400材料后修復沖刷磨損的溝槽、坑洞；

⑥　完成材料施涂后加溫對材料進行后固化處理。http://www.lpejuan.com
